数据中心如何打败谐波小怪兽

　　数据中心对用电的可靠性要求非常高，因为断电导致服务器宕机带来的损失无可估量。但是，有个名叫“谐波”的小怪兽却一直在干扰数据中心用电安全：

　　引起高、低压配电设备的进线断路器掉闸，造成整个系统停电而无法工作;

　　流入无功补偿柜的电容中，引发电容“胀肚”现象，增加电容发热，损坏绝缘，轻则降低电容寿命，重则直接损坏电容，甚至造成电容燃烧;

　　干扰弱电系统，比如：通信和监控系统的工作电压和信号，造成系统?；?、控制失常，严重情况会丢失实时数据;

　　最直接危害的是负载端的三次谐波电流会增大中性线电流，使线路过载，导致绝缘加速老化甚至引起数据中心火灾。

　　为什么数据中心会有这么多捣乱的谐波小怪兽呢?

　　根本原因在于，数据中心里必须配置的大量UPS、变频空调、开关电源、强光照明设备，以及配电设备里的高低压开关柜、变压器、电缆…而这些设备，无一不是产生谐波小怪兽的根源。

　　这就导致谐波成为数据中心无法避免的危害。

　　那么，数据中心要如何打败谐波小怪兽，让用电可靠更上一层楼?

　　以台达电能质量曾经合作过的运营商IDC项目为例：

　　机房内经常出现不明原因的设备损坏和开关跳闸、低压2级配电空开出现烧毁，导致供电中断;

　　同时电容补偿柜内电容损坏严重，且损坏频率高。

　　台达技术团队经过现场勘测，发现IDC机房内谐波含量非常大，因此引发上诉供配电问题，严重影响机房连续运营安全。

　　为了彻底解决这座IDC机房的谐波危害，台达电能质量技术专家给出了一套完整的解决方案：

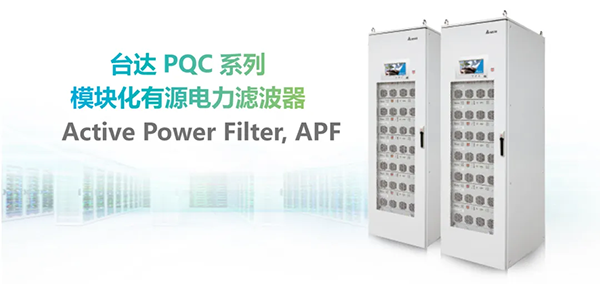

　　01 IDC中采用的大功率6脉和12脉UPS，选用台达PQC系列?？榛性吹缌β瞬ㄆ? Active Power Filter, APF)对UPS谐波进行部分负载终端就地治理的方案，APF谐波滤除范围为 2～50 次，谐波治理率能够达到 97%，且具有?？榛?，体积小，安装方便，便于后续扩容的优势。

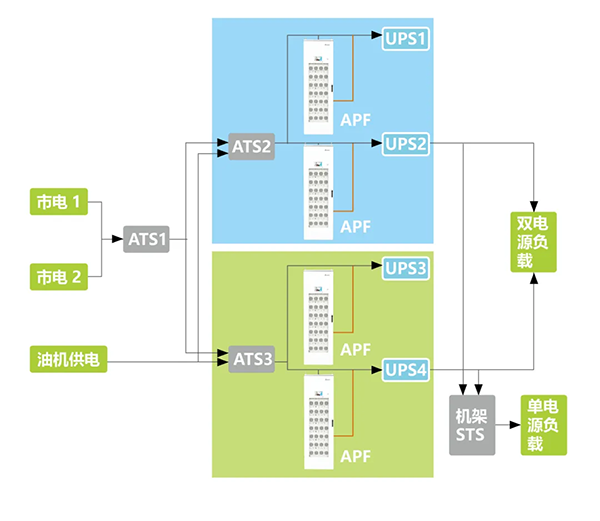

　　02 针对通信枢纽中的15套120KVA~400KVA的UPS电源系统进行一对一治理，方案架构如下：

　　台达APF投入使用后，IDC机房的总开关跳闸、低压 2级配电空开出现烧毁现象消失，电容补偿柜的电容损坏发热情况也基本消除。解决了谐波危害，大大提高了配电系统的稳定性。

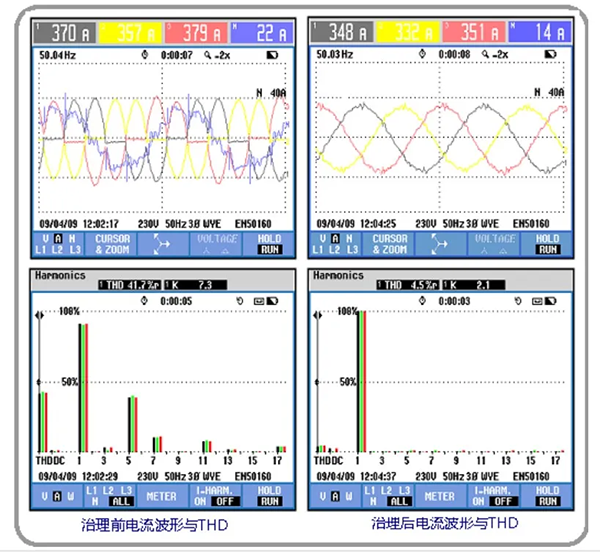

　　APF投入前后电流波形与 THD 如下，通过监测数据对比可以看出：

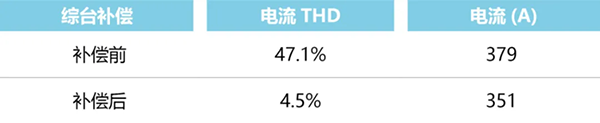

　　电流畸变率(THDI)由47.1%下降到4.5%，有效地解决了数据中心谐波引起的隐患，从而保证了数据中心的稳定运行。

　　解决谐波问题，涉及到数据中心复杂的用电环境、甚至会影响到电网，除了优秀的产品，技术专家的治理经验也是影响改善结果的关键。

　　台达电能质量解决方案在三大运营商和大型云计算中心有过很多个成功案例，有了领先的产品与丰富的经验双重加持，才能轻松拿下谐波小怪兽。
