助力产能提升，台达电能质量为化纤龙头企业解难题

　　近年来，中国化纤行业科技实力大幅增强，技术水平已经达到领跑世界的新阶段，为推动制造业高质量发展提供了良好示范。

　　恒力化纤是全球最大的涤纶牵伸丝生产企业，也是国内最大的超亮光纤维、涤纶复合纤维、高品质涤纶工业纤维生产基地之一，是同时拥有民用纤维和工业纤维开发和生产的高新技术企业。

　　然而，这座化纤制造龙头企业也曾面临着巨大的电能质量挑战——大量的无功与谐波限制了产能。企业该如何解决这个用电难题，确保连续运转、获得产能提升?恒力化纤与台达合作，找到了安全可靠、便捷智慧的新解法。

　　化纤企业

　　电能质量面临的问题是什么?

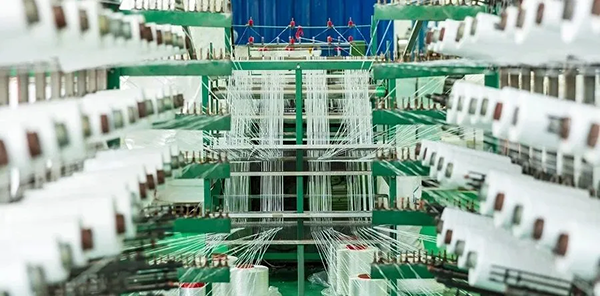

　　化纤行业的主要生产工艺中，聚酯车间经常用到电助熔加热设备，还存在着大量风机、泵类负载;长丝车间配有大量用于拉丝的变频器。这些电加热炉整流电源和变频器的整流环节通常采用6脉冲整流将交流电转化为直流电，会产生较大的谐波电流，影响配电设备的安全运行和拉丝的输出品质。

　　台达主要实施项目的恒力化纤聚酯化纤项目，面临的则是：

　　01 企业内的大量整流设备不仅产生无功，还产生了大量谐波;

　　02 电容补偿器稳定性差，部分配电室功率因数低;

　　03 大量谐波电流也占用配电系统的容量;

　　04 电力部门要求采取有效措施，将谐波指标控制在5%以内;

　　05 谐波电流导致生产设备频繁故障，断路器误动作，给生产带来极大损失。

　　为了彻底改善这些问题，厂内全部聚酯车间和长丝车间的变压器需要进行电能质量治理，且不同车间的变压器和负载容量不尽相同，想要达到最优的治理率、最稳定的运行效果和灵活的配置方式，并非一套设备就能解决。

　　台达电能质量

　　如何量身定制化繁为简?

　　化纤行业的电能质量特点是：谐波大同时功率因数较低。因此，通常采用APF做单独的谐波治理，或者同时配置少量的SVG作为无功补偿。

　　在恒力化纤聚酯化纤项目中，台达为集团公司下属的各地厂区合计26个生产车间配电系统量身定制了的电能质量解决方案。

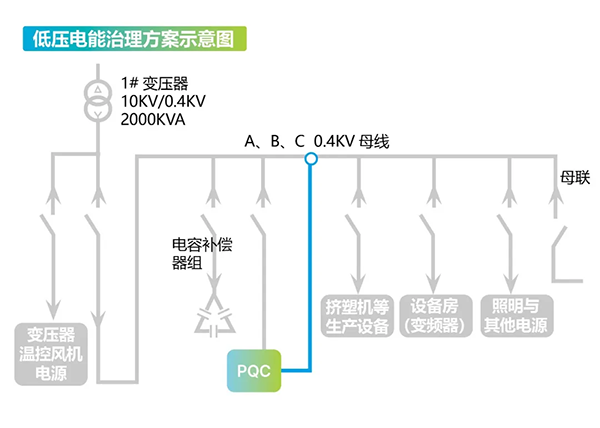

　　通过前期在企业生产车间配电系统的精准勘测，变压器低压配电系统低压集中侧各接入一台容量为450A的有源电力滤波器(APF)补偿装置，单个变压器方案示意图如下 (APF可与TSC混合使用) ：

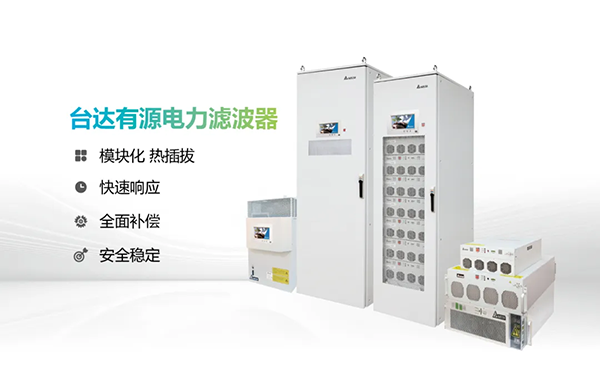

　　台达APF采用热插拔式?？榻峁?，整个厂区采用同一规格产品，不同车间的APF设备间可灵活拔插，根据负载增加/减少配置，便于安装维护，备品配件少。

　　主要的性能优势包括

　　01 适应能力强

　　适应油机供电、电压幅值频率偏差大、电压畸变大的环境。高低温、高湿、盐雾、腐蚀、雷击、振动等均通过国家认证实验机构的测试;

　　02 安全稳定

　　三电平设计，开关纹波业界最小，ClassA级的EMI标准;拥有自动限流运行与全面的故障?；すδ?

　　03 快速响应

　　微秒级的瞬时响应速度，全响应时间小于10ms;

　　04 全面补偿

　　2-51次谐波、感性与容性无功、不平衡补偿、零线补偿，自由选择补偿组合;

　　05 真正?？榛?、拔插式的设计

　　各?？槎懒⒃诵?、可用性最高，并可在线扩容;设计灵活，可作为作三方器件;安装施工简单、运维方便。

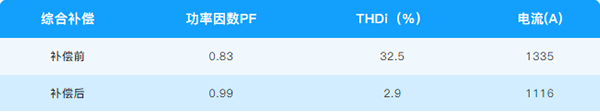

　　台达APF投入效果非常明显，电网电流和谐波畸变率明显降低，功率因数显著提高：

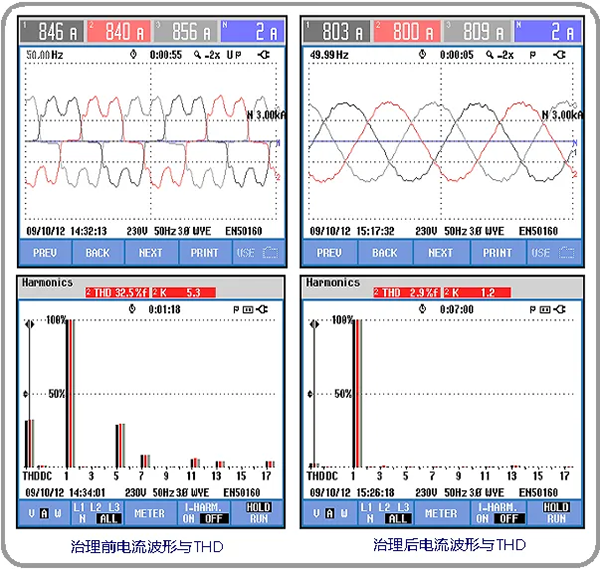

　　APF投入前后电流波形与THDi如下图所示：

　　台达凭借多年的谐波治理经验和技术沉淀，为客户提供的谐波治理方案，使得厂房电网环境得到彻底的净化，为企业安全可靠的配电系统保驾护航。
