台达MS300系列变频器实用问答之功能应用专辑

　　恢复出厂设置常用方法

　　00-02=9恢复基底频率为50HZ;设置完成后面板上显示的F值为50，比较常用的参数01-00、01-01的值也恢复到50

　　00-02=10恢复基底频率为60HZ;设置完成后面板上显示的F值为60，比较常用的参数01-00、01-01的值也恢复到60

　　参数加密的解锁方法

　　00-07=9999连续按两次enter按键，此设定后所有参数都会恢复出厂设置

　　频率是否记忆选择参数设置

　　11-00系统控制参数的bit7：频率记忆选择

　　a)bit7=0，频率记忆，变频器断电再送电后，显示频率为断电前记忆的频率命令(默认为此设置)

　　b)bit7=1，频率不记忆，变频器断电再送电后，显示频率为 0.00Hz

　　散热风扇动作模式

　　参数07-19决定散热风扇的动作模式

　　a)参数若设定为 0，变频器送电后散热风扇即刻运转

　　b)参数若设定为 1，在变频器运转时运转，在停止运转1min后散热风扇停止

　　c)参数若设定为 2，在变频器运转时运转，在停止运转后散热风扇便即刻停止

　　d)参数若设定为 3，当IGBT或电容的温度高于60℃时，散热风扇即会运转;当IGBT或电容温度低于40oC且变频器停止运转时，散热风扇便会停止

　　如何在面板显示电机转速

　　00-04(多功能显示选择)=7：显示电机速度，以rpm 为单位(r);按MODE键切换显示画面，左边有小写字母r的画面即为电机转速显示;如果要开机就显示电机转速，另外再设置00-03(开机显示画面选择)=2

　　设定参数与数字操作器KPC-CC01连接

　　MS300 默认通讯格式为ASCII 9600, 7, N, 2

　　KPC-CC01 默认通讯格式为RTU 19200, 8, N, 2

　　因此需设定Pr.09.00=1，09.01=19.2，09.04=13

　　频率指令来源 00-20 设置为 PID 控制器之后如何改成其他控制权

　　00-20 改9(PID控制器)后 08-65会自动被改成1，要手动把08-65改成0(由参数命令)，00-20才能被更改

　　关于累计运转瓦数含义&计算方式

　　只要变频器运转，便开始累计电机消耗功率

　　变频器断电再上电后，累计消耗功率不会被清除;若要清除累计消耗功率，可将参数 00-02 设定值 5，便可清除为 0

　　如何计算：

　　a)每秒钟累计电机运转总瓦数=参数 05-27 x 65536 + 参数 05-26

　　举例：当参数 05-26=2548.1，参数 05-27=15.2 时，其每秒钟累计电机运转总瓦特数即是 15.2 x 65536 + 2548.1= 996147.2 + 2548.1 = 998695.3

　　b)每小时累计电机运转总千瓦数=参数 05-30 x 65536 + 参数 05-29

　　举例：当参数 05-29=3361.4，参数 05-30=11.2 时，其每小时累计电机运转总千瓦特数即是 11.2 x 65536 + 3361.4= 734003.2 + 3361.4 = 737364.6

　　AUTO、HAND 操作模式说明

　　两种模式可以通过外部多功能输入端子进行切换选择，默认是在AUTO模式下。

　　AUTO模式对应的频率命令来源参数00-20，运转控制来源参数00-21

　　HAND模式对应的频率命令来源参数00-30，运转控制来源参数00-31

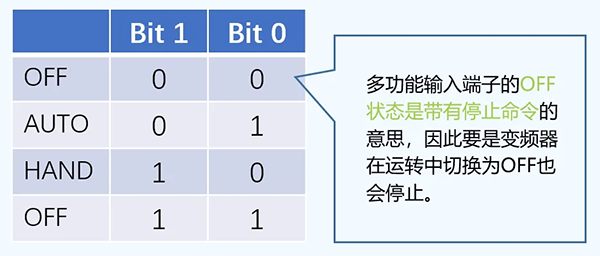

　　对应的多功能输入端子的功能设置为：41：HAND切换;42：AUTO切换。多功能输入端子导通状态和AUTO/HAND模式的对应关系如下所示：

　　零速模式参数设置说明

　　当变频器的频率命令< 最低频率(Fmin，参数 01-07、01-41)时即为零速模式。变频器会依参数01-34(零速模式选择)的设置进行动作：

　　a)设定为0(输出等待)时，变频器会进入等待状态 (U、V、W 无电压输出);此时变频器的状态：RUN灯亮，STOP灯闪烁

　　b)设定为1(零速运转) 时，V/F、FOC Sensorless 和SVC 模式下，以最低电压 (Vmin，参数01-08、01-42)  执行直流制动。VFPG 模式下，执行零速运转

　　c)设定为2(最低频率)时，V/F、VFPG、SVC 和FOC Sensorless 模式下，变频器会依最低频率 (参数01-07、01-41) 和最低电压 (参数01-08、01-42) 的设定值执行运转

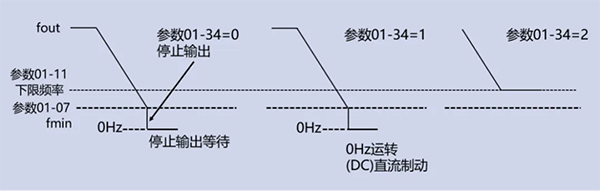

　　图示说明：在VF、VFPG、SVC和 FOC Sensorless模式下动作情况

　　a)参数01-11 下限频率 > 参数01-07最低频率

　　b)参数01-11 下限频率 < 参数01-07 最低频率
