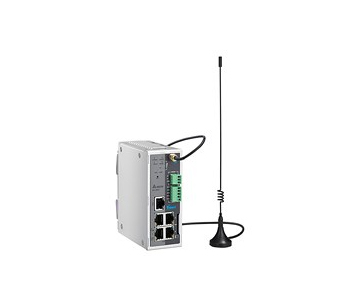

台达DX-3001H9

产品介绍

  产品特色
  云端互连的数据采集设备，支持云端的双向数据采集与传送
  支持 MODBUS TCP 和 MODBUS ASCII/RTU 标准工业协议
  采用UMTS/HSPA+ 3G网络技术，支持频段（800 / 850, 900, AWS1700 , 1900 , 2100 MHz），向下兼容GSM/GPRS/EDGE 2G网络
  双SIM卡冗余设计，无缝切换不同电信商通讯系统，随时保持网络联机
  HSPA+数据速率下载高达21.6 Mbps，上传 5.76 Mbps
  支持拨号参数自动匹配，断线自动重拨
  灵活的 WAN端口连接方式，如 Static IP、DHCP Client与 HTTP Proxy
  支持透过行动通讯和有线方式连接网络，用户可自行设定连接的优先级
  提供双串行端口（RS-232与RS-485）及4个LAN端口满足不同设备连接需求
  NTP服务器进行设备时间同步化与校时，设备内建RTC
  支持TCP/IP、UDP、ICMP、DHCP、HTTP、DNS、SSH等多种网络协议
  参数设定汇出及汇入
  网络流量统计
  支持与下位机通讯验证
  网络故障诊断

  技术规格
  标准
  协议
  GSM/GPRS/EDGE/ UMTS/HSPA+
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X)

  界面
  3G：GSM/GPRS/EDGE/UMTS/HSPA+
  天线：1 2.5dBi 全向型，SMA(公)接头，3米缆线搭配磁铁底座
  Fast Ethernet
  RJ45端口：
  WAN: 1 10/100Base-T(X)，自动MDI/MDI-X跳线检测，自动协商与连接速度检测
  LAN: 4 10/100Base-T(X)，自动MDI/MDI-X跳线检测，自动协商与连接速度检测
  串行通讯
  串行端口：1 RS-232端子座(5芯)、1 RS-485端子座(3芯)、15KV 隔离?；?br />   波特率： 2400bps ~115200bps
  数据位： 7, 8
  校验位： None, Even, Odd
  停止位： 1, 2
  流量控制：RTS/CTS(RS-232 only), XON/XOFF
  RS-232：TxD, RxD, RTS, CTS, GND
  RS-485：D+, D-, GND
  SIM卡插槽
  数量：2、Mini-SIM (25mm x 15mm)
  电压：1.8V/3V
  记忆卡插槽：SDHC(32mm x 24mm x 2.1mm)，最大支持32GB
  重置按键：1set
  3G 无线射频
  频率
  UMTS/HSPA+：800 / 850, 900, AWS1700, 1900, 2100 MHz
  GSM/GPRS/EDGE：850, 900, 1800, 1900 MHz

  网络管理
  云端服务：DIACloud
  管理功能：SSH, DNS, HTTP, TFTP, DHCP Server/Client, Telnet, Syslog, NTP, MODBUS TCP, MODBUS ASCII/RTU
  安全：MAC filtering, SSH, SPI, Prevent denial of service (DoS) attacks, Port triggering, Port mapping
  设定接口：Web Browser, DIACom, Android/iOS App

  电源需求
  输入电压：12 ~ 48VDC，端子座(2芯)
  最大输入电流：1A
  电流过载?；ぃ耗谥?，最大承受电源1.5A
  反极性?；ぃ耗谥?br />
  机构规格
  外壳：IP30强固金属
  尺寸：145.3 mm(高) x 45 mm(宽) x 112.3 mm (深)
  重量：372g
  安装方式：工业级导轨式与壁挂式

  环境
  工作温度：-20℃ ~ 70℃(-4℉ ~ 158℉)
  储存温度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作湿度：5% ~ 95%(无凝结)

  认证
  安全规范：UL 60950-1, IEC 60950-1
  电磁干扰(EMI)：FCC 47 CFR Part 15 Subpart B Class B, EN 55022, EN 55032, EN 301 489-1/7/24
  电磁耐受( EN 301 489-1/7/24, EN 55024)：IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8
  无线认证：EN 301 511, EN 301 908-1; FCC Part 22H, 24E, 27
