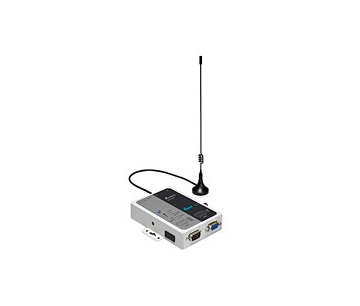

台达DX-2100RW-WW

产品介绍

  产品特色
  支云端互连的数据采集设备，支持云端的双向数据采集与传送
  通过云端服务器，支持在使用者与设备间建立安全隧道，不需搭建额外VPN服务器
  支持MODBUS TCP和MODBUS RTU/ASCII标准工业协议
  采用UMTS/HSPA+ 3G网络技术，支持频段（800 / 850、900、AWS1700、1900、2100 MHz，向下兼容GSM/GPRS/EDGE 2G网络
  HSPA+数据速率下载高达21.6 Mbps，上传5.76 Mbps
  支持拨号参数自动匹配，断线自动重拨
  提供双串行端口（RS-232与RS-485）及LAN端口满足不同设备连接需求
  支持NTP服务器进行设备时间同步化与校时，设备内建RTC
  防火墙功能，包括全状态包检测（SPI）、防范拒绝服务（DoS）攻击、NAT、端口触发、端口映像、IP地址过滤、MAC地址过滤、URL过滤
  支持TCP/IP、UDP、ICMP、DHCP、HTTP、DNS、SSH等多种网络协议
  提供定时排程管理
  参数设定汇出及汇入
  网络流量统计
  网络故障诊断
  支持与下位机通讯验证
  支持邮件警报功能，用户可自行设定警报条件
  支持 Android 与 iOS 行动装置在线监控


   技术规格
  标准
  协定
  GSM/GPRS/EDGE/UMTS/HSPA+
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X)

  界面
  3G
  GSM/GPRS/EDGE/UMTS/HSPA+
  天线
  1 2.5dBi 全向型，SMA(公)接头，3米缆线搭配磁铁底座
  Fast Ethernet端口
  RJ45 端口：1 10/100Base-T(X)，自动MDI/MDI-X跳线检测，自动协商与连接速度检测
  串行通讯
  串行端口：1 RS-232 DB9接头(公)，1 RS-485 DB9接头(母)，15KV全隔离?；?br />   传输速率： 2400bps ~ 115200bps
  数据位：7、8
  校验位： None、Even、Odd
  停止位： 1、2
  流量控制：RTS/CTS(仅RS-232 )，XON/XOFF
  RS-232: TxD、RxD、RTS、CTS、GND
  RS-485: D+、D-、GND
  LEDs
  设备：PWR、SD、Ready、3G、讯号强度
  RJ45端口：LAN
  串行端口：RS-232 RX、RS-232 TX、RS-485 RX、RS-485 TX
  重置按键
  1組

  3G无线射频
  频率
  UMTS/HSPA+：800 / 850、900、AWS1700、1900、2100 MHz
  UMTS/HSPA+(CN model)：900、2100 MHz
  GSM/GPRS/EDGE：850 / 900 / 1800 / 1900 MHz

  网络管理
  云端服务
  DIACloud
  管理功能
  SSH、DNS、HTTP、TFTP、DHCP Server/Client、Telnet、Syslog、MODBUS TCP、NTP、MODBUS RTU/ASCII
  使用者安全与认证
  安全访问： MAC/IP/URL 过滤、SSH、SPI、防范拒绝服务（DoS）攻击、端口触发、端口映射
  Virtual COM 兼容性
  Windows XP、Windows Vista (32/64 bits)、Windows 7 (32/64 bits)
  设定界面
  Web Browser、DIACom、Android APP、iOS APP

  电源需求
  输入电压：12 ~ 48VDC、端子座(3芯)
  最大输入电流：1A
  电流过载?；ぃ耗谥?，最大承受电流1.5A
  极性?；ぃ何?br />
  机构规格
  外壳 ： IP30强固金属
  尺寸 ： 111 mm(高) x 77 mm(寬) x 26 mm (深)
  重量 ： 196g
  安装方式 ： 壁挂式

  环境
  工作溫度： -20℃ ~ 70℃(-4℉ ~ 158℉)
  存储溫度： -40℃ ~ 85℃(-40℉ ~ 185℉)
  工作湿度： 5% ~ 95%(无凝结)

  认证
  安全规范： UL 60950-1, EN 60950-1(认证型号：DX-2100RW-WW)
  电磁干扰(EMI)： FCC 47 CFR Part 15 Subpart B Class A、EN 55022、EN 301 489-1/7/24(认证型号：DX-2100RW-WW)
  电磁耐受( EN 301 489-1/7/24、 EN 55024)： IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8(认证型号：DX-2100RW-WW)
  无线射频认证： EN 301 511、EN 301 908-1；FCC Part 22H、24E、27(认证型号：DX-2100RW-WW)
