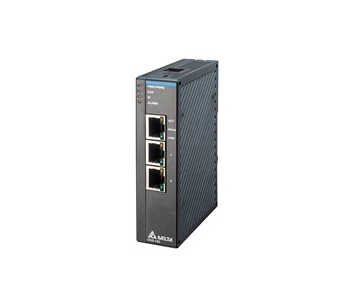

台达DVS-103I02C-DLR

产品介绍

  产品特色
  12 ~ 48 VDC 双直流电冗余输入
  -20℃ ~ 70℃工作温度
  支持EtherNet/IP工业通讯协议
  支持DLR(device-level ring)环网技术，网络断线自愈时间小于3ms(50节点内)
  DI 与DO提供警报触发

  技术规格
  标准
  协定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX

  交换技术
  储存并传送
  界面
  Fast Ethernet
  RJ45端口：3 10/100Base-T(X)，自动MDI/MDI-X跳线检测，自动协商与连接速度检测
  拨码开关
  DHCP/BootP设定、恢复原厂设定值、DLR功能开启/关闭
  数字输入(DI)
  1组
  0~+5V 为 OFF
  +11V~30V 为 ON
  最大承受电流6mA
  警报输出(DO)
  1组干接点，最大承受电流1A @ 24VDC

  网络管理
  管理功能
  EtherNet/IP, IGMP Snooping v1/v2, VLAN, DHCP/BootP Client
  DLR模式
  Supervisor, Ring
  设定接口
  Delta EIP Builder, EtherNet/IP EDS(Electronic Data Sheet) file
  韧体更新
  Web Browser

  电源需求
  输入电压：12 ~ 48VDC，2组端子座
  最大输入电流：0.31A
  电流过载?；ぃ耗谥?，最大承受电流0.9A
  反极性?；ぃ耗谥?br />
  机构规格
  外壳：IP40 PC塑料
  尺寸：110 mm (高) x 28 mm (宽) x 75 mm (深)
  重量：126g
  安装方式：工业级导轨式与壁挂式

  环境
  工作温度：-20℃ ~ 70℃ (-4℉ ~ 158℉)
  储存温度：-40℃ ~ 85℃ (-40℉ ~ 185℉)
  工作湿度：5% ~ 95% (无凝结)

  认证
  安全规范：UL 61010, IEC 62368-1, EAC
  电磁干扰(EMI)：FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55032, AS/NZS CISPR 32
  电磁耐受(EMS : IEC 61000-6-2, EN 55024)：IEC 61000-4-2 level 3, IEC 61000-4-3 level 3, IEC 61000-4-4 level 3, IEC 61000-4-5 level 1, IEC 61000-4-6 level 3, IEC 61000-4-8 level 4, IEC 61000-4-17

  工业环境测项目测试
  低温：IEC 60068-2-1
  高温：IEC 60068-2-2
  湿度：IEC 60068-2-30
  冲击：IEC 60068-2-27
  自由跌落：IEC 60068-2-32
  震动：IEC 60068-2-6
  Hi-Pot耐高压：500V
