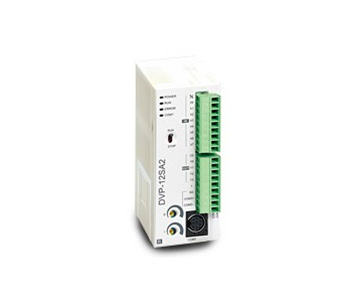

台达DVP-SA2系列
第二代SA2进阶薄型主机提供更大的程序容量及执行效能，提供100kHz的高速输出及高速计数的优异运动控制功能；支持DVP-S系列左侧及右侧?？?，提供用户多样化?？檠≡裥?。
产品特色
4点高速脉冲输出：2点100kHz，2点10kHz
8点高速脉冲输入：2点100kHz，6点10kHz，1组A/B相50kHz
支持双轴同动 (直线插补与圆弧插补)
程序容量：16k steps / 数据寄存器：10k words
高于同级PLC处理速度，LD：0.54μs，MOV：3.4μs
内建1组RS-232与2组RS-485通讯端口 (主/从站)，兼容标准MODBUS ASCII/RTU通讯协议，支持PLC Link功能
提供长达半个月battery free万年历功能
支持DVP-S系列左侧及右侧?？?，提供用户多样?？檠≡裥?br />
技术规格
S 系列主机
| 品名 | 电源供应 | 输出方式 | 输入 | 输出 | 型号 | 国际规格 |
|---|---|---|---|---|---|---|
| SV2高功能型主机 | 24VDC电源 | 继电器 | 16 | 12 | DVP28SV11R2 | CE UL |
| 24VDC电源 | 晶体管 | 16 | 12 | DVP28SV11T2 | ||
| 24VDC电源 | 晶体管(PNP) | 16 | 12 | DVP28SV11S2 | ||
| SV高功能型主机 | 24VDC电源 | 继电器 | 16 | 12 | DVP28SV11R | |
| 24VDC电源 | 晶体管 | 16 | 12 | DVP28SV11T | ||
| 品名 | 电源供应 | 输出方式 | 输入 | 输出 | 型号 | 国际规格 |
| SS2标准型主机 | 24VDC | 继电器 | 8 | 6 | DVP13SS211R | CE UL |
| 24VDC电源 | 晶体管 | 8 | 6 | DVP14SS211T | ||
| 24VDC电源 | 晶体管(PNP) | 8 | 4 | DVP14SS211S | ||
| SA2进阶型主机 | 24VDC电源 | 继电器 | 8 | 4 | DVP12SA211R | |
| 24VDC电源 | 晶体管 | 8 | 4 | DVP12SA211T | ||
| SX2模拟型主机 | 24VDC电源 | 继电器 | 8(4AI) | 4(2AO) | DVP20SX211R | |
| 24VDC电源 | 晶体管(NPN) | 8(4AI) | 4(2AO) | DVP20SX211T | ||
| 24VDC电源 | 晶体管(PNP) | 8(4AI) | 4(2AO) | DVP20SX211S | ||
| 品名 | 电源供应 | 输出方式 | 输入 | 输出 | 型号 | 国际规格 |
| SE网络型主机 | 24VDC | 继电器 | 8 | 6 | DVP12SE11R | CE UL |
| 24VDC | 晶体管 | 8 | 4 | DVP12SE11T | ||
| SE模拟型主机 | 24VDC | 继电器 | 4(2AI) | 2(2AO) | DVP10SX11R | CE UL |
| 24VDC | 晶体管 | 4(2AI) | 2(2AO) | DVP10SX11T |
S 系列数字/模拟?？?
| 品名 | 输出方式 | 输入 | 输出 | 型号 | 国际规格 |
|---|---|---|---|---|---|
| 数字?？? | 继电器 | - | 6 | DVP06SN11R | CE UL |
| 继电器 | - | 6 | DVP08SN11R | ||
| 晶体管 | - | 8 | DVP08SN11T | ||
| 晶体管 | - | 16 | DVP16SN11T | ||
| 继电器 | 4 | 4 | DVP08SP11R | ||
| 晶体管 | 4 | 4 | DVP08SP11T | ||
| - | 8 | - | DVP08SM11N | ||
| - | 8 | - | DVP08SM10N | ||
| 晶体管(PNP) | - | 8 | DVP08SN11TS | ||
| 数字开关 | 8 | - | DVP08ST11N | ||
| 继电器 | 8 | 8 | DVP16SP11R | ||
| 晶体管(PNP) | 4 | 4 | DVP08SP11TS | ||
| 晶体管(NPN) | 8 | 8 | DVP16SP11T | ||
| 晶体管(PNP) | 8 | 8 | DVP16SP11TS | ||
| 晶体管(PNP) | - | 16 | DVP16SM11TS | ||
| - | 16 | - | DVP16SM11N | ||
| 晶体管,牛角座 | - | 32 | DVP32SM11TN | ||
| 牛角座 | 32 | - | DVP32SM11N | ||
| 模拟I/O?？? |
4点模拟输入电压(-10V~+10V)/电流(-20mA~+20mA)*1 输入分辨率14位 内置RS-485界面 |
DVP04AD-S | CE UL | ||
|
4点模拟输出电压(0V~+10V)/电流(0mA~+20mA)*1 分辨率12位 内置RS-485界面 |
DVP04DA-S | ||||
|
2点模拟输出电压(0V~+10V)/电流(0mA~+20mA)*1 分辨率12位 内置RS-485界面 |
DVP02DA-S | ||||
|
6点模拟输出电压(-10V~+10V)/电流(-20mA~+20mA)*1 分辨率14位 内置RS-485界面 |
DVP06AD-S | ||||
|
6点模拟混合I/O?？?br />
4点模拟电压(-10V~+10V)/电流(-20mA~+20mA) 2点模拟电压(0V~+10V)/电流(0mA~+20mA) 分辨率12位 内置RS-485界面 |
DVP06XA-S | ||||
S 系列特殊?？?左侧高速?？?
| 品名 | 说明 | 型号 | 国际规格 |
| 左侧高速模拟I/O?？? |
4组模拟输入*1 信号范围1~5V,0~5V,-5~5V,0~10V,4~20mA,0~20mA,-20~20mA 分辨率16位 提供单一通道on/off设定艺体生整体转换效率 转换时间：250μm/点 断线警告(1~5V,4~20mA) |
DVP04DA-SL | CE UL |
|
4组模拟输入*1 信号范围：0~10V,-10~10V, 分辨率16位 提供单一通道on/off设定 转换时间：250μm/点 |
DVP04DA-SL | ||
| 左侧高速Load cell称重?？? |
2组Load cell称重?？?1 分辨率20位 可连接4线/6线load cell传感器 提供测量范围：0~6mV//V |
DVP02LC-SL | |
|
1组Load cell称重?？?1 分辨率20位 可连接4线/6线load cell传感器 提供测量范围：0~6mV//V |
DVP01LC-SL | ||
| 温度测量?？? |
4点白金热电阻(PT100)温度传感器输入*1/DT1000 分辨率0.1℃ 内置RS-485界面 |
DVP04PT-S | |
|
4点热电藕(J、K、R、S、T type)温度传感器输入*1 分辨率0.1℃ 内置RS-485界面 |
DVP04TC-S | ||
| 定位?？? | 单轴200kHz伺服定位控制扩展?？? | DVP04TC-S | |
| 通讯?？? | DeviceNet从站?？? | DVPDT01-S | |
| PROFIBUS OP从站?？? | DVPPF01-S | ||
| 左侧高速通讯?？? | Ethernet?？?，10/100Mbps | DVPEN01-SL | |
| DeviceNet主站?？?，500kbps | DVPDNET-SL | ||
| CANopen主站?？?，1Mbps | DVPCOPM-SL | ||
| PROFIBUS DP从站?？?，12Mbps | DVPPF02-SL | ||
| RS-185/RS-422串行通讯?？?，460kbps | DVPSCM12-S | ||
| BACnet MS/TP从站?？?，460kbps | DVPSCM52-S | ||
| 远程I/O?？? | RS-485远程I/O?？?，可与S系列I/O?？榱? | RTU-485 | |
| Ethernet远程I/O?？?，可与S系列I/O?？榱? | RTU-EN01 | ||
| DeviceNet远程I/O?？?，可与S系列I/O?？榱? | RTU-DNET | ||
| PROFIBUS远程I/O?？?，可与S系列I/O?？榱? | RTU-PD01 |
应用领域
印刷机；染料机；容器填注机（配方应用）；生产线工作站监测（PLC Link）
技术资料下载
DVP-ES2 EX2 EC5 SS2 SA2 SX2 SE TP 操作手册【程序篇】
安规证书
DVP系列型录
